DSP процессор в NS500. Обзор.

  Если вы купите IP-АТС Panasonic KX-NS500RU в базовой комплектации, то обнаружите, что DSP платы там нет. Совсем. Как не было ее и в предыдущих станциях Panasonic.

А без DSP процессора АТС NS500 ̶б̶е̶с̶п̶о̶л̶е̶з̶н̶а̶я̶ ̶ж̶е̶л̶е̶з̶к̶а̶ будет работать, как обычная цифровая АТС. Соответственно, как только вам потребуется подключить IP-транки или внутренних IP абонентов, необходимо установить DSP процессор.Хотя, IP-телефоны можно подключить и без нее, но работать они будут только в режиме peer to peer. Т.е. между собой, минуя АТС.  DSP - это плата цифрового сигнального процессора, которая используется для обработки Voip вызовов , конференций, единой системы обмена сообщениями, встроенной системы записи разговоров а также функции DISA.

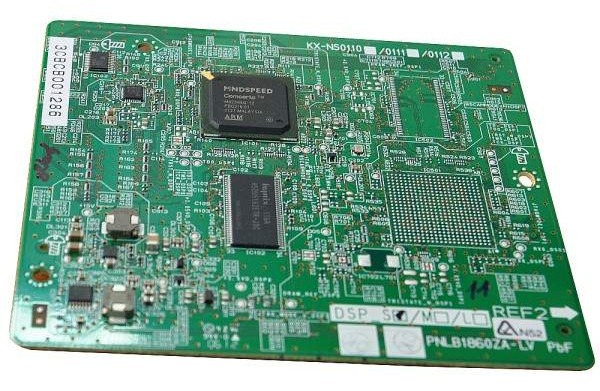

DSP привычно устанавливается на плату процессора, и в NS500 можно установить только одну плату, существующую в трех видах. Привычные по АТС серии TDE/NCP-

 DSP 4/16/64 теперь называются (DSP S) - KX-NS5110X, (DSP M) - KX-NS5111X, (DSP L) - KX-NS5112X.  Их различие в ресурсе:(DSP S) – 63 единицы(DSP M) – 127 единиц(DSP L) – 254 единиц.

 Выполнение и прием вызовов в том случае, если все ресурсы платы DSP уже используются, невозможно. Но их в NS500 можно резервировать, чтобы не допускать нехватки ресурсов в нужный момент. Или, покупать сразу более мощную DSP плату при расчете АТС.  Несомненным плюсом является то, что при установке любой платы DSP количество каналов DISA увеличивается со встроенных двух до 64!  Кодеки на платах DSP соответствуют стандартам G.729a и G.711.

 Первый вариант требует больше ресурсов DSP-платы, чем кодирование G.711.Если одним из приоритетов на IP-Trunk разрешен кодек G.729, то на момент установления соединения через IP-транк, резервируются DSP ресурсы необходимые для поддержки кодека G.729, даже если в итоге соединение будет установлено с кодеком G.711. Т.е. если свободен ресурс из 8 DSP-единиц, но в настройках транка разрешены оба кодека, то одновременно может быть установлено не более двух соединений. Ниже таблица расчета мощности.


 Услуга/функция                                                                 Ресурсы DSP на устройство

Внешняя линия с кодеком G.729                                                             2,2

Внешняя линия с кодеком G.711                                                               1

Внешняя линия, не являющаяся линией IP                                               1

Внутренняя линия с кодеком G.729                                                        2,2

Внутренняя линия с кодеком G.711                                                          1

Внутренняя линия IP-CS с кодеком G.729                                               2,2

Внутренняя линия IP-CS с кодеком G.711                                                 1

Единая система обмена сообщениями                                                    1,3

Запись разговора                                                                                     2,3

OGM                                                                                                           2

Ресурс конференц-связи                                                                         0,5


Досадно, что встроенных ключей на IP- транки как в TDE, больше нет. Есть ключи на 4 IP-системных телефона / SIP-телефонов серии KX-UT, CTI-приложение Communication Assistant Basic-Express, без ограничений, Unified Messaging (UM) Port 2 канала единой системы обмена сообщениями.
